Befehl

void pdf_curveto(int PDF-Dokument, double x1, double y1, double x2, double y2, double x3, double y3)



nach obennach unten

Version

PHP 3 >= 3.0.6, PHP 4 >= 4.0b1



nach obennach unten

Beschreibung

Mit pdf_curveto() zeichnet man innerhalb eines PDF-Dokuments (PDF-
Dokument) eine Bézier-Kurve vom aktuellen Punkt (im Beispiel ist das das Ende
der horizontalen Linie) zum Koordinatenpunkt (x3/y3). Dabei werden als
Kontrollpunkte für die Bézier-Kurve die Koordinatenpunkte (x1/y1) und (x2/y2)
ausgewertet. Im unteren Beispiel wurden die Kontrollpunkte durch einen
dünneren Strich dargestellt.
Dabei ergibt sich die Bézier-Kurve aus ihren zwei Endpunkten und durch die
zwei Kontrollpunkte, die die Endpunkt-Tangenten der Kurve kontrollieren. Dabei
ist sie als Annäherungskurve zu sehen, das heißt die Kurve wird die
Kontrollpunkte nicht schneiden, sondern versuchen, sich so nah wie möglich an
die Kontrollpunkte zu platzieren.

Siehe auch:



nach obennach unten

Beispiel

<?PHP
$file = fopen("php.pdf", "w");
$dokument = pdf_open($file);
pdf_begin_page($dokument,200, 100);
pdf_setlinewidth ($dokument,3);
pdf_moveto($dokument, 10, 90);
pdf_lineto($dokument, 180, 90);
pdf_curveto ($dokument,160,70,20,50,150,10);
pdf_stroke($dokument);
pdf_setlinewidth ($dokument,1);
pdf_moveto($dokument, 180, 90);
pdf_lineto($dokument, 160, 70);
pdf_stroke($dokument);
pdf_moveto($dokument, 160, 70);
pdf_lineto($dokument, 20, 50);
pdf_stroke($dokument);
pdf_moveto($dokument, 20, 50);
pdf_lineto($dokument, 150, 10);
pdf_stroke($dokument);
pdf_end_page($dokument);
pdf_close($dokument);
fclose($file);
?>



nach obennach unten

Ausgabe

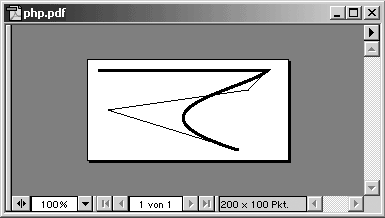

Achtung: Bei der Ausgabe des Befehls wird im Browser nichts
zurückgegeben. Die obenstehende Grafik wurde im Acrobat-
Reader geöffnet um die Wirkungsweise des Befehls zu zeigen.
